20吨偏挂门式起重机参数尺寸
L型20t/5t单主梁吊钩门式起重机主要技术参数及尺寸，L型20吨偏挂门式起重机主要技术参数及尺寸，L型20t/5t单主梁偏挂门式起重机技术参数表，L型20t/5t单主梁偏挂门式起重机外形尺寸表，20吨偏挂门式起重机主要技术参数及尺寸

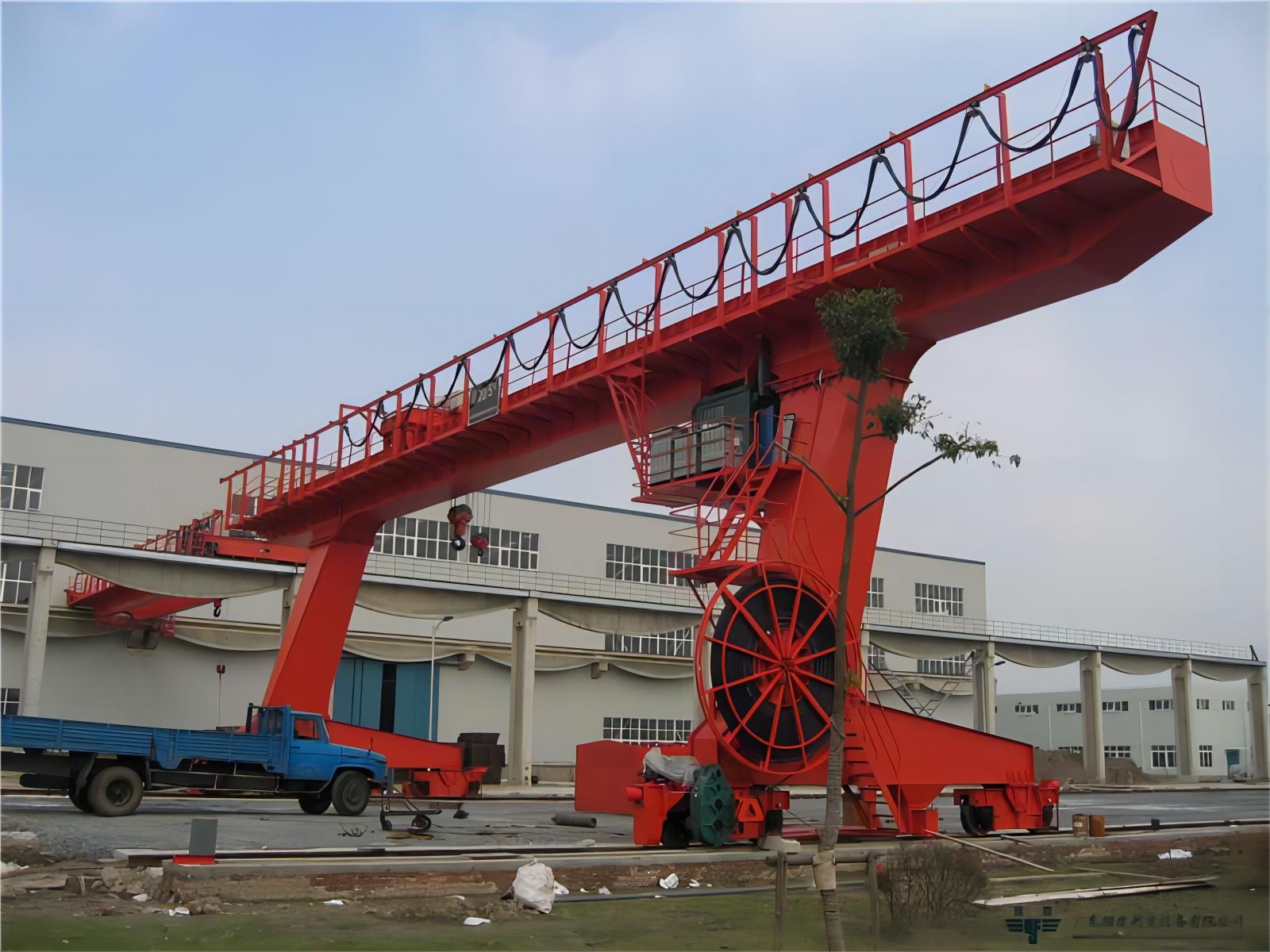

20吨偏挂门式起重机图片
20吨偏挂门式起重机产品介绍
单梁偏挂门式起重机小车在一根单主梁上运行，通过水平轮以及垂直反滚轮，安全反钩，保证运行的安全可靠性，特别适用吊运长料作转向作业。单梁偏挂门式起重机由桥梁、大车运行机构、小车、电气设备组成。门式起重机桥架采用箱形焊接结构，大车运行机构采用分别驱动。
20吨偏挂门式起重机规格型号：
单梁偏挂门式起重机型号：MDG型、MDGL型、MDGC型、C型、L型；
L形常用起重量：20/5吨等规格；
C形常用起重量：20/5吨等规格；
常用跨度：19米、21米、22.5米、25米、30米、35.5米等规格、可定做；
常用起升高度：9米、10米、11米、12米、15米、18米、20米等规格、可定制；
20吨偏挂门式起重机结构图
20吨偏挂门式起重机技术参数
| 起重量Cap | 主钩 Main | t | 20吨 | |||||
| 副钩 Auxiliary | 5吨 | |||||||
| 跨度 Span | m | 18 | 22 | 26 | 30 | 35 | ||
| 起升高度 Lifting Height | 主钩 Main | 10 | 11 | |||||
| 副钩 Auxiliary | 10.5 | 11.5 | ||||||
| 工作制度Duty | A5 | |||||||
| 速度Speed | 主 钩Main | m/min | 7.1 | |||||
| 副 钩 Auxiliary | 9.2 | |||||||
| 小车运行 Crab travelling | 39.3 | |||||||
| 大车运彳丁 Trolley travelling | 40.1 | 47.1 | ||||||
| 极限尺寸Limt dimension | L1 | mm | 7200 | 9200 | ||||
| L2 | 7900 | 10400 | ||||||
| L | 1483 | |||||||
| C1 | 5000 | 7000 | ||||||
| C2 | 5000 | 7000 | ||||||
| 主要尺寸Main dimenstion | H | 13860 | 14860 | |||||
| H1 | 10 | 11 | ||||||
| H2 | 0 | |||||||
| H3 | 660 | 762 | ||||||
| B | 9250 | 10000 | ||||||
| W | 7500 | 8000 | ||||||
| K | 1250 | 1350 | 1550 | |||||
| L3 | 65Q | |||||||
| 最 大轮压 Max.Wheel Loading | kN | 340 | 346 | -362 | 419 | 432 | ||
| 电机总功率Total Power | kw | 67.3 | 78.3 | |||||
| 荐用钢轨 Crane Rail Recommended | 43kg/m | |||||||
| 电 源 Power Supply | 三相交流 3-Phase A.C.50HZ 380V | |||||||
